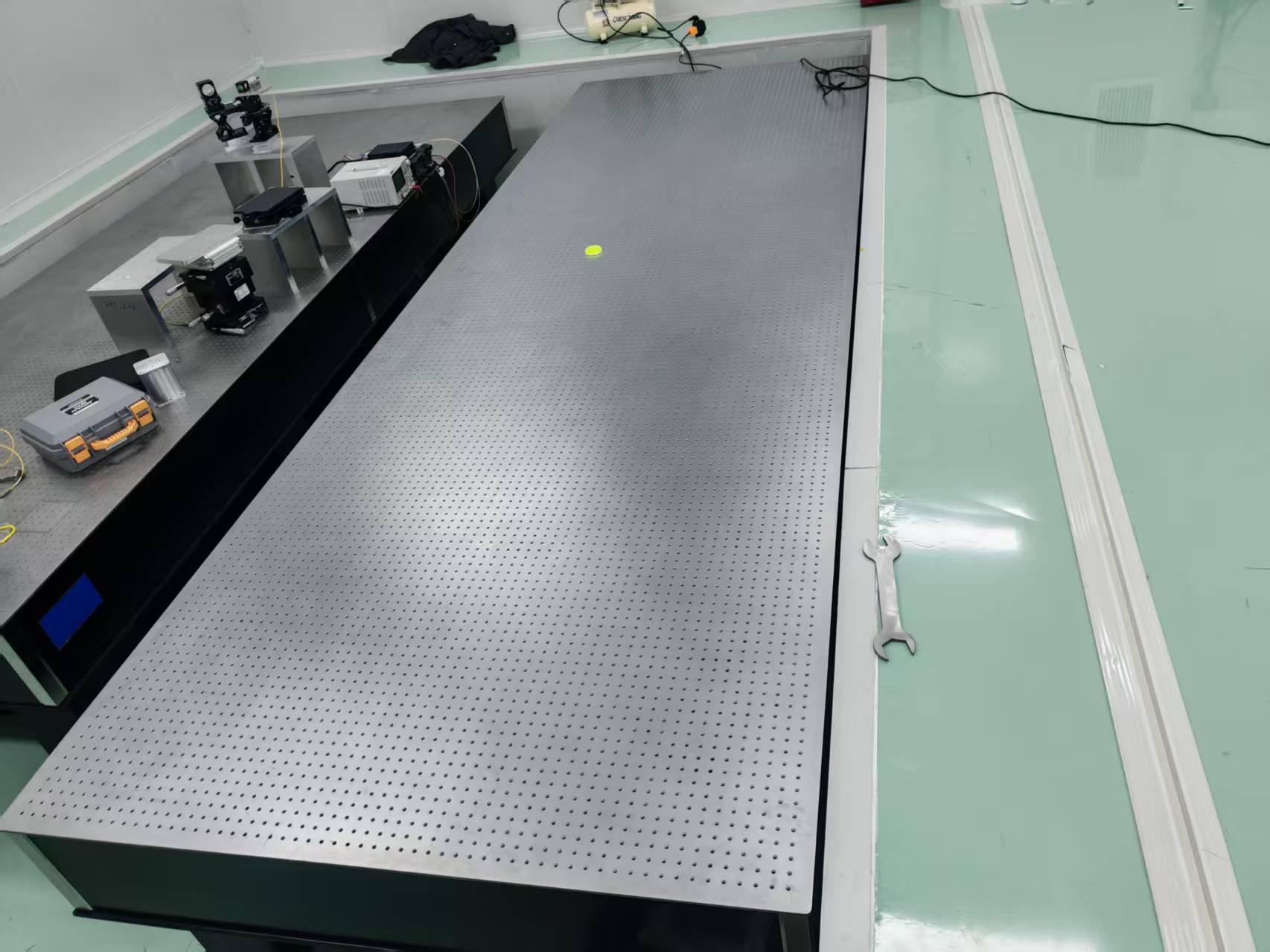

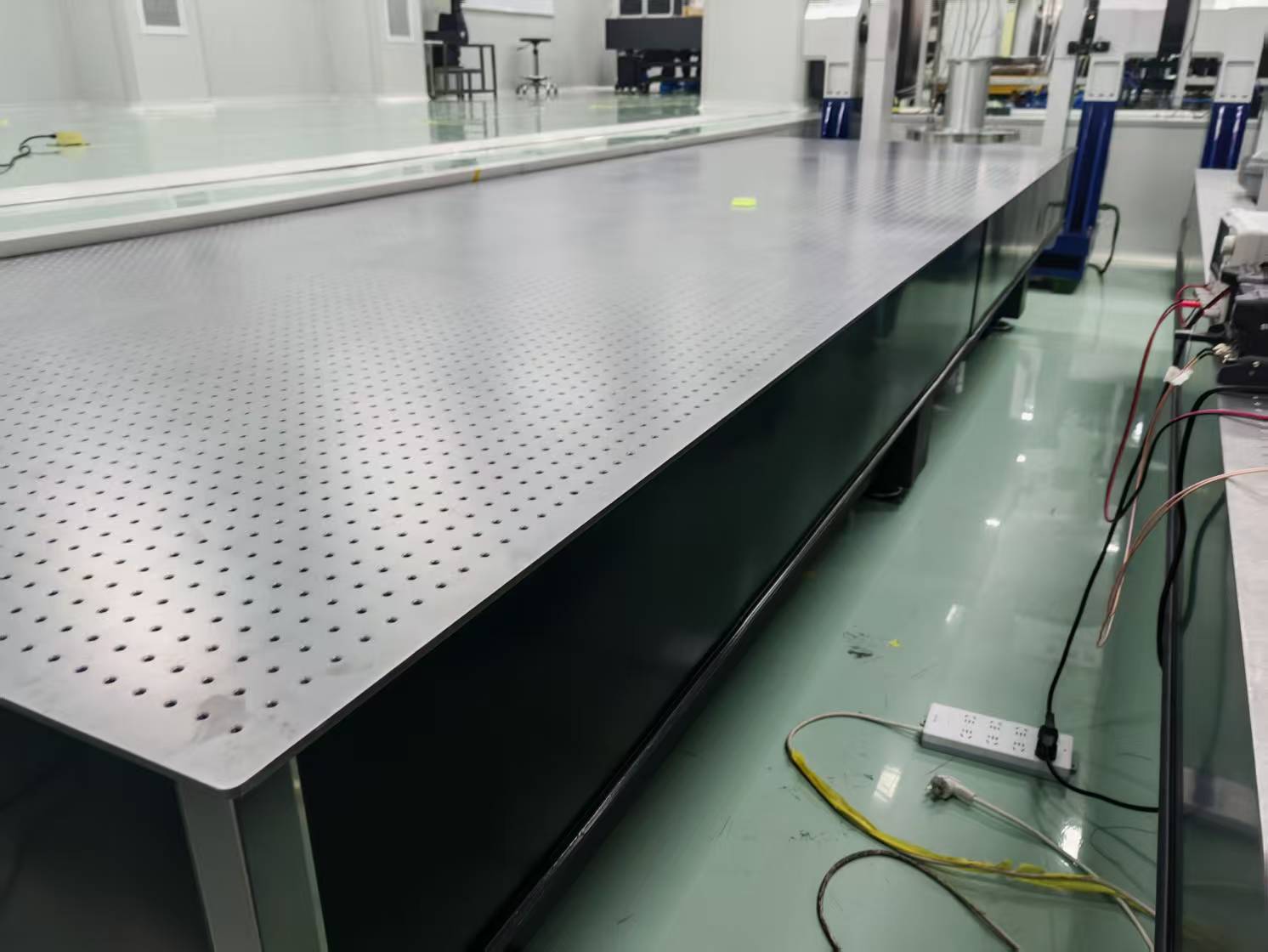

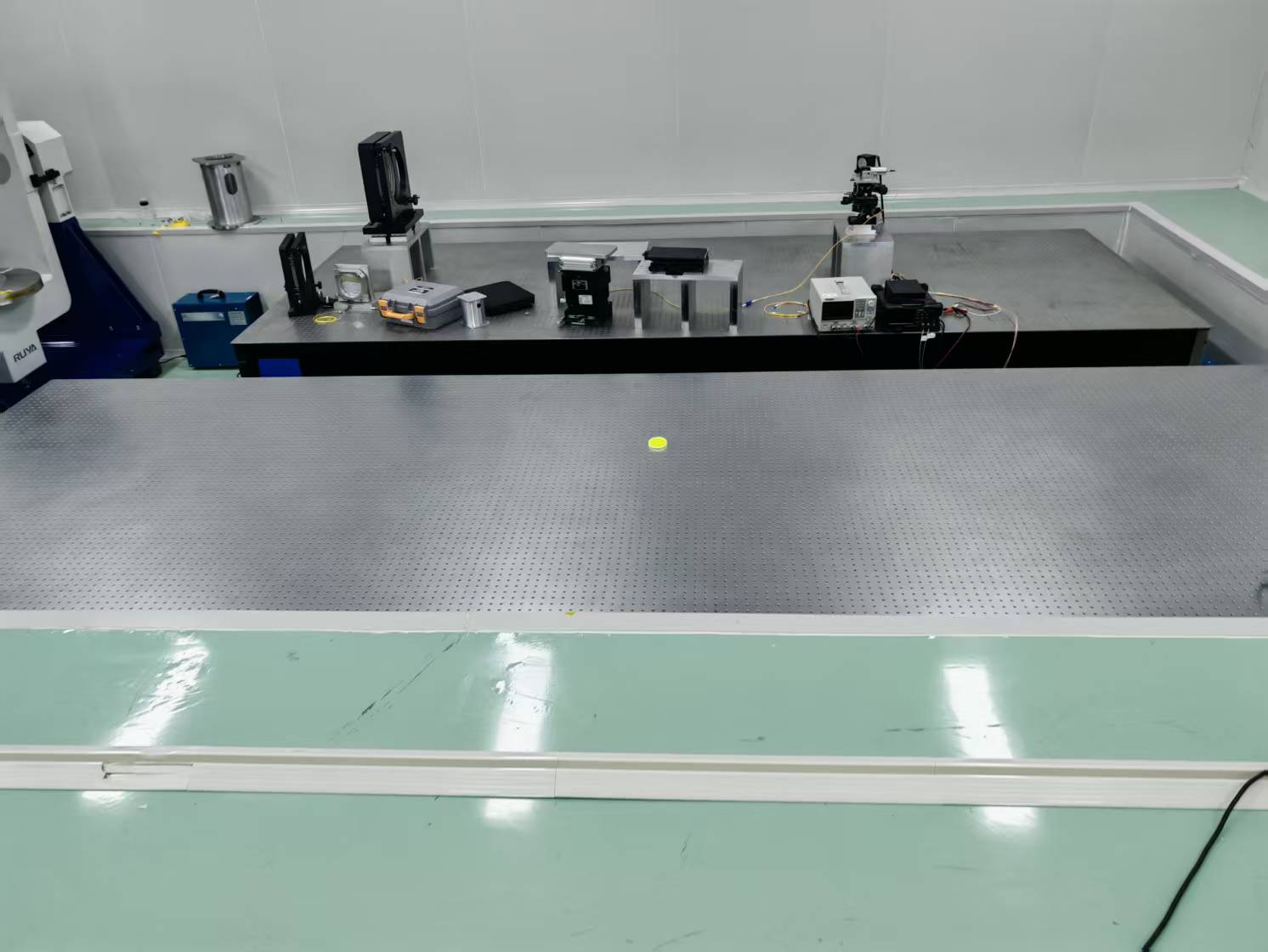

上海光机所-4m*1.5m气浮隔振光学平台

JC-SPQ-M-4015-L 4m*1.5m气浮隔振光学平台

产品参数：

1、外形尺寸：4500x1500x700mm；

2、隔振方式：采用半膜片式空气弹簧，隔振性能好，自动平衡 自动充气，响应时间短，平衡速度快；

3、阻尼方式：超小孔气流阻尼；

4、固有频率：1.5-2.0Hz，同负载和实际使用情况相关；

5、重复定位精度： ±0.05mm；

6、静音气泵：排气量；20L/min  排气压力；0.7Mpa  电压频率；220v 50Hz  运行噪声；50db；

7、表面粗糙度：表面粗糙度为0.8μm；

8、台面结构：三层夹心式蜂窝结构；

9、上台面：采用8mm 厚430高导磁不锈钢，表面做密迪纹亚光处理（避免台面反光）；

10、台面内部支撑：钢制蜂窝状支撑结构；

11、下底面：6mm厚碳钢，内部做防锈漆，表面喷黑塑处理；

12、侧板：内层碳钢板，外层为黑色铝塑板，美观实用，四角用不锈钢板包角；

13、平面度：0.05mm/㎡；

14、台面孔距/孔径：孔距；25mmX25mm   孔径；M6国标公制螺纹，孔边距37.5mm；

孔距精度：±0.05mm    沉孔精度：±0.05mm      孔垂直度：±1°

15、台面厚度/重量：300mm厚度台面；     台面重量：1050公斤；

16、气浮支撑：半膜片式空气弹簧，支撑腿内部还有二级气室，进一步提升隔振性能，6支撑整体焊接式支撑结构，具有更好的刚性和稳定性，支架带上下高度（水平）调整机构,台面加支架总高度700mm，上下可调25mm，带脚轮。

17、平台负载：900kg。

18、传感器及气压监测器：采用台湾进口产品，控制进气流量及平台实时气压监测，有效及保护气囊提高隔振性能及平台稳定性。
