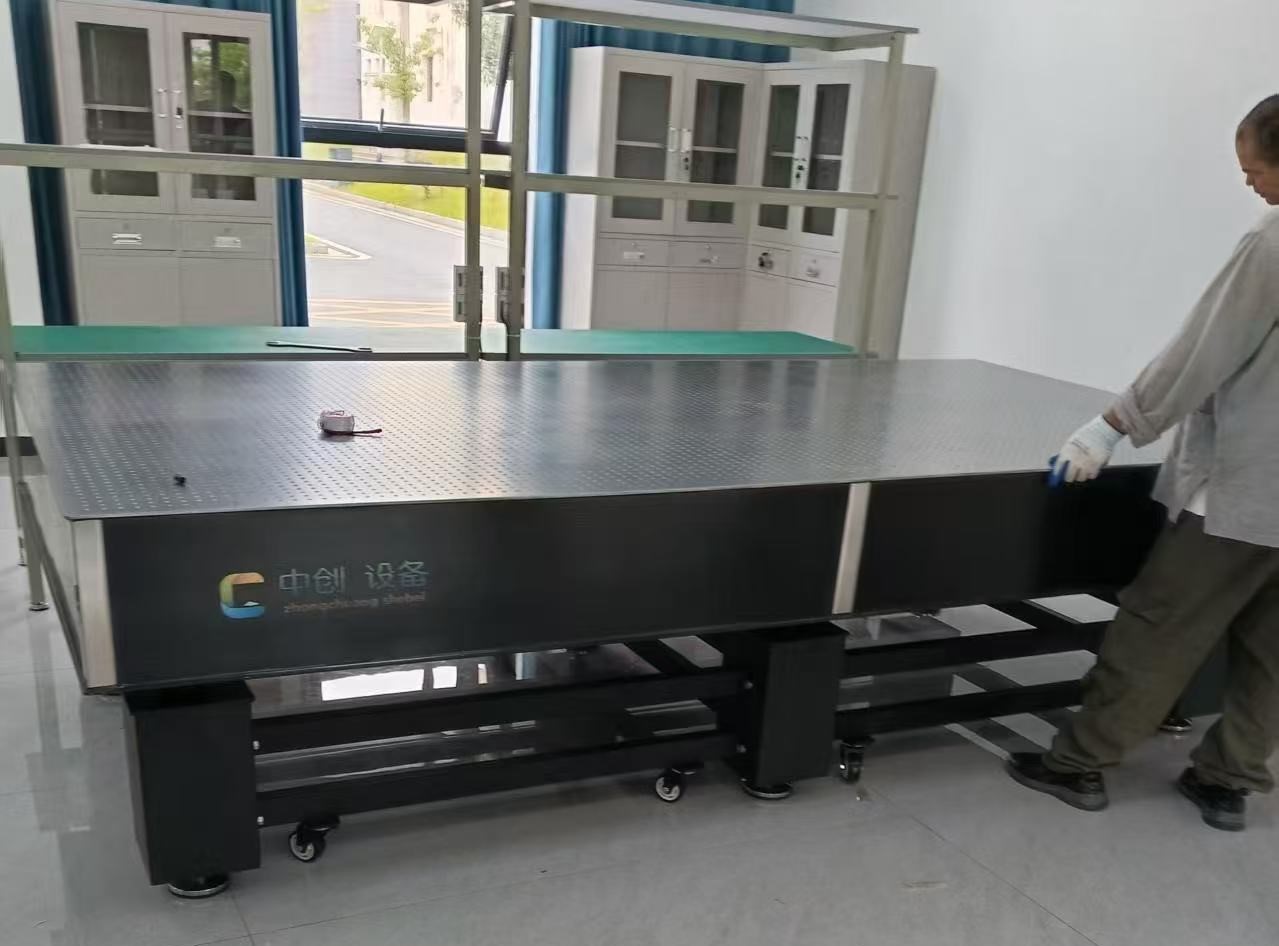

阻尼隔振光学平台-信宁制造研究院

技术指标：

1、外形尺寸：3000x1500x800mm；

2、台面结构：三层夹心式蜂窝结构，内部蜂窝状芯板采用的是不锈钢、铝板，镀锌板等防腐材料；

3、上台面：6mm厚 1Cr17高导磁不锈钢，表面做密迪纹亚光处理（避免台面反光）；

4、台面内部支撑：钢制蜂窝状支撑结构，焊接工艺，强度高；

5、下底面：4mm厚碳钢，内部做防锈漆，表面喷黑塑处理；

6、侧板：内层碳钢板，外层为黑色铝塑板，美观实用，四角用不锈钢板包角；

7、平面度：0.05mm/㎡,高于国外同类产品；

8、隔振材料：国标（GB\T20029-2005）规定的橡胶阻尼隔振垫；

9、固有频率：水平方向：3.5Hz～8.0Hz   垂直方向：5.0Hz～10.0Hz；

10、振幅：5μm；

11、重复定位精度：±0.05mm；

12、表面粗糙度：≤0.8μm；

13、支架：阻尼隔振支架采用碳钢制作，6支撑表面喷黑色工艺烤漆，配有调节轴承， 方便调节平台水平，调节范围上下可调20mm;

14、台面孔距/孔径：孔距；25mmX25mm阵列，孔径；M6国标公制螺纹；

15、台面厚度/重量：300mm厚度台面     台面重量720公斤；

16、平台负载 800kg/㎡
