双频阻尼隔振光学平台

尺寸可以按需求定制

如果您需要有关此产品的价格或更多信息，请单击下面的“立即询价”按钮。我们的在线销售经理会给您做详细的方案，您也可以在联系我们页面查看我们的联系信息，或者发送电子邮件至：whzcgz027@163.com 我们将在24小时内与您联系，非常感谢。

在线询价电话: 15871370041

产品内容

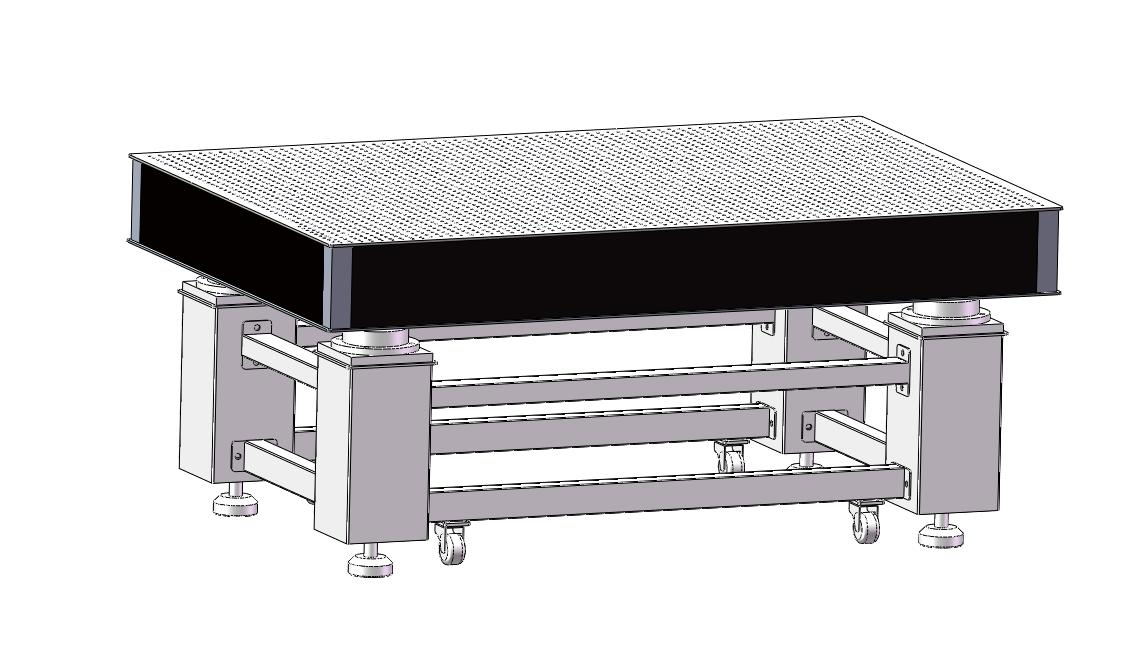

SPH 系列双频阻尼隔振光学平台

应用领域：

适合于现代光学、物理力学、激光电子、光通讯试验及仪器搭载等领域应用

产品特点：

■我司研发制造的双频阻尼隔振光学平台，组合蜂窝面板、精密橡胶阻尼隔震垫和锥形水平轴承调节机构，具有良好的缓冲、隔振效果。

■台板采用潜行科技研发的特制真蜂窝结构，采用拉伸铝冲压成型，铝制蜂窝铝材料。因其具有高刚度低质量比率特点，能提高实验的精度、提供坚固安装平台的作用，其结构为蜂窝空心结构，包括上下面板、隔离杯和蜂窝状芯板；便于实验附件的固定安装等优点，上面板为icr17优质高导磁不锈钢，经精密研磨处理，表面平面度高。回旋打磨工艺清除毛边，达到无反射、亚光效果，面板具有M6螺孔（可定制螺孔），易于固定位移台、调整架、光学元件及系统。

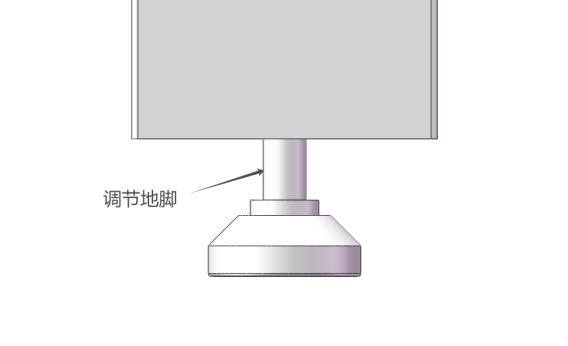

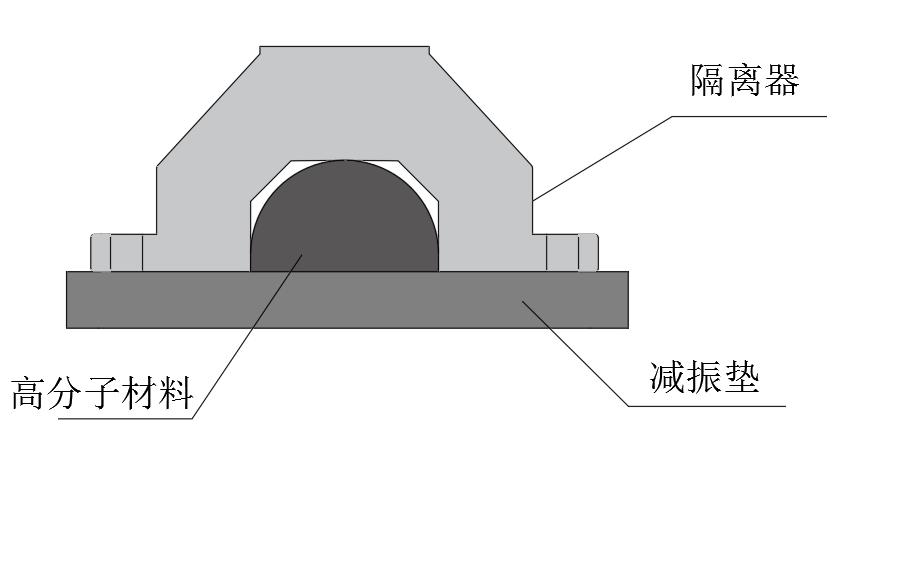

■支撑腿上方引入双频阻尼隔振系统，支撑退下方采用阻尼隔震垫，稳定性更高，优于普通阻尼支架，可以实现轻松水平调节。

技术指标：

■平面度：< 0.05mm/m2
■表面粗糙度：< 0.8μm
■固有频率；水平方向：3.5Hz～8.0Hz 垂直方向：4.0Hz～9.0Hz
■振幅：< 5μm

■荷载能力： 800kg/m2
■重复定位精度：±0.05mm

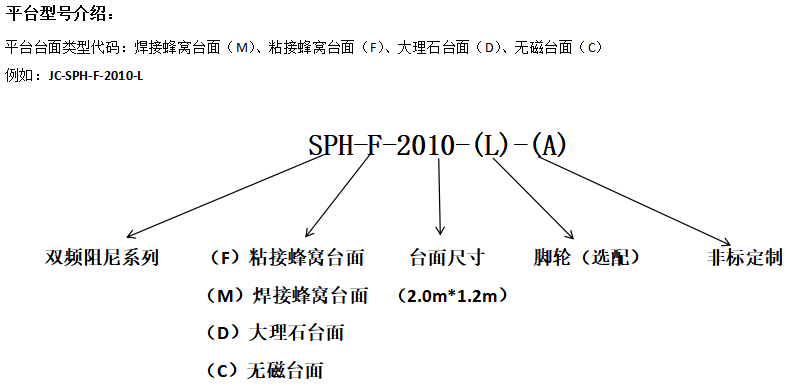

产品型号：(接受客户任意规格定制生产）

产品型号	规格（mm）	支撑	平板厚度	台面厚度	螺孔/间距
SPH-06-06	600600800	4	6	50	M6/25*25
SPH-075-075	750750800	4	6	50	M6/25*25
SPH-09-06	900600800	4	6	80	M6/25*25
SPH-10-08	1000800800	4	6	100	M6/25*25
SPH-12-08	1200800800	4	6	100	M6/25*25
SPH-15-10	15001000800	4	8	150	M6/25*25
SPH-16-10	16001000800	4	8	150	M6/25*25
SPH-18-12	18001200800	4	8	200	M6/25*25
SPH-20-10	20001000800	4	8	200	M6/25*25
SPH-20-12	20001200800	4	8	200	M6/25*25
SPH-20-15	20001500800	4	8	200	M6/25*25
SPH-24-12	24001200800	4	8	200	M6/25*25
SPH-24-15	24001500800	4	8	200	M6/25*25
SPH-30-10	30001000800	6	10	200	M6/25*25
SPH-30-12	30001200800	6	10	200	M6/25*25
SPH-30-15	30001500800	6	10	250	M6/25*25
SPH-35-12	35001200800	6	10	250	M6/50*50
SPH-40-15	40001500800	6	10	300	M6/50*50
SPH-45-15	45001500800	6	12	300	M6/50*50
SPH-50-15	50001500800	6	12	300	M6/100*100
