  • 精密阻尼隔振光学平台

精密阻尼隔振光学平台

如果您需要有关此产品的价格或更多信息,请单击下面的“立即询价”按钮。我们的在线销售经理会给您做详细的方案,您也可以在联系我们页面查看我们的联系信息,或者发送电子邮件至:whzcgz027@163.com 我们将在24小时内与您联系,非常感谢。

产品内容

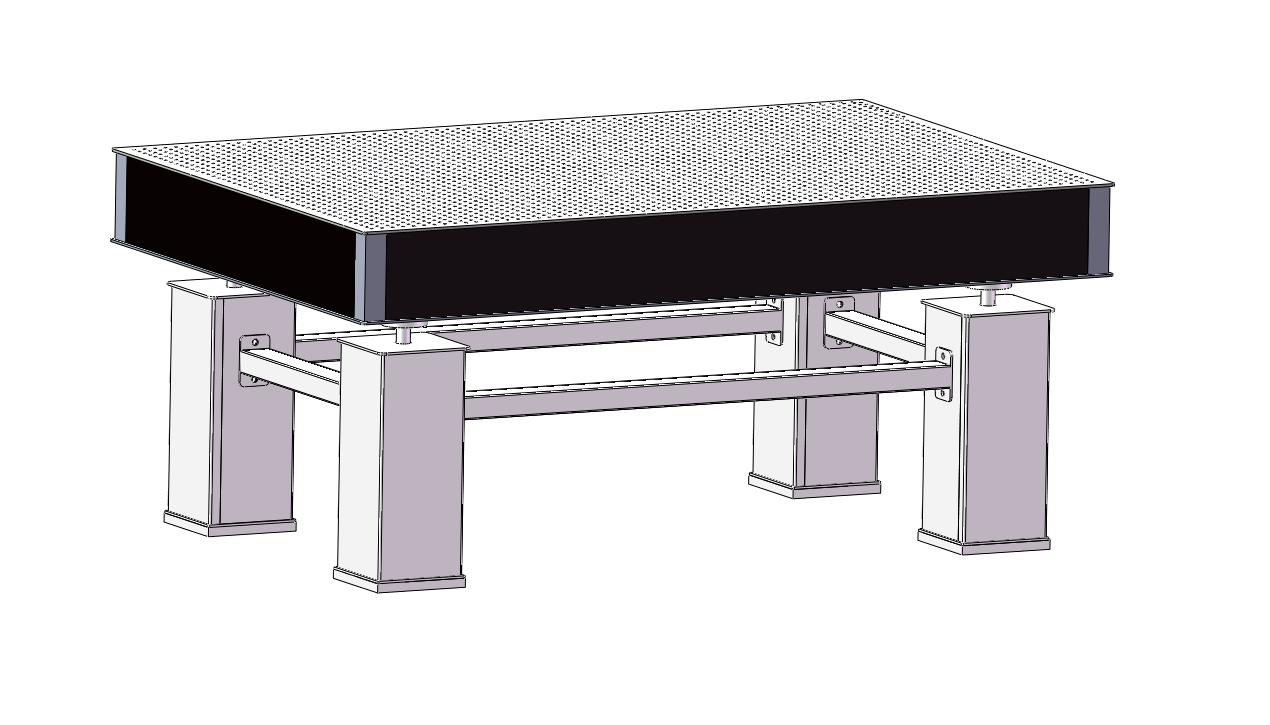

SPZ 系列精密阻尼隔振光学平台

应用领域:

适合于现代光学、物理力学、激光电子、光通讯试验及仪器搭载等领域应用

产品特点:

■依托于光电子产业科研工作人员背景,研发制造的表面带阵列螺纹孔的台桌型隔振光学平台,集成国标级阻尼橡胶垫,具有良好隔振效果。

■台板采用井字形芯夹板焊接结构,焊接工,艺强度高,上面板为1cr17优质高导磁不锈钢,经精密研磨处理,表面平面度高。

回旋打磨工艺清除毛边,达到无反射、亚光效果,面板具有M6螺孔,易于固定光学元件。

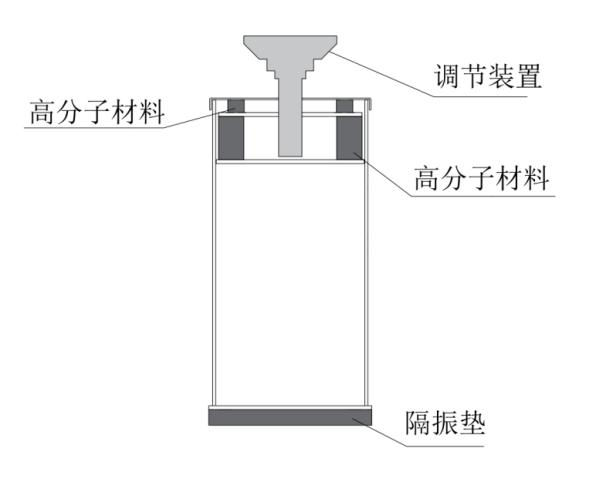

■高分子复合橡胶垫提供对高频振动的隔振能力。

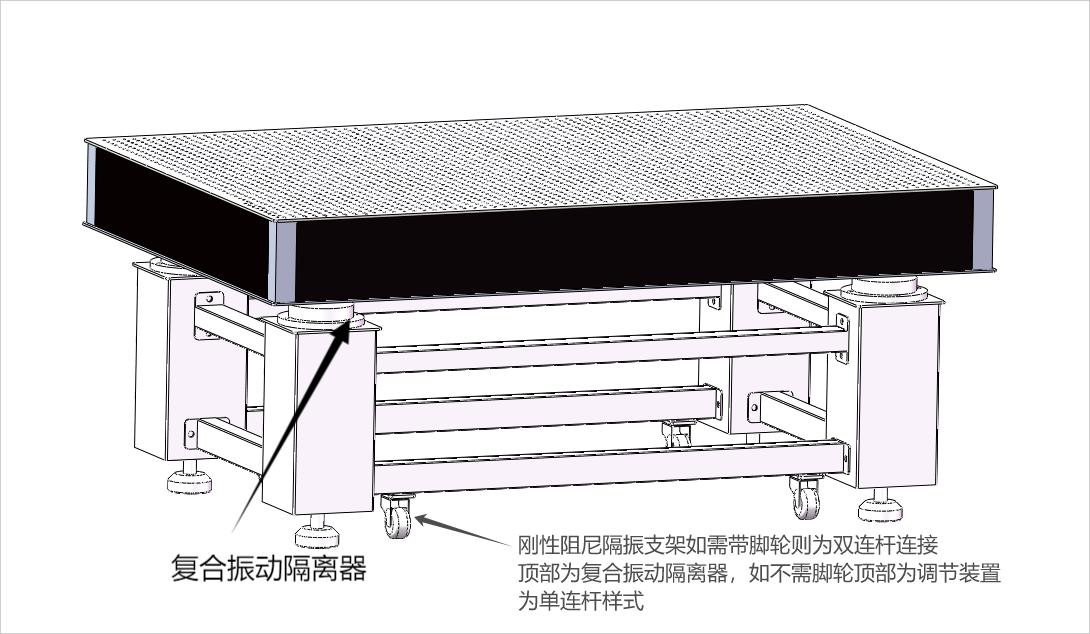

■隔振支撑为优质钢管焊接而成,整体坚固可靠,可选用安装标准移动脚轮,方便在工作场所内移动。

■独特的水平调节机构,可以实现轻松水平调节的目的,稳定性能高。

技术指标:

■平面度:< 0.05mm/m2
■表面粗糙度:< 0.8μm
■固有频率;水平方向:3.5Hz~8.0Hz   垂直方向:5.0Hz~10.0Hz
■振幅:< 5μm

■荷载能力: 800kg/m2
■重复定位精度:±0.05mm

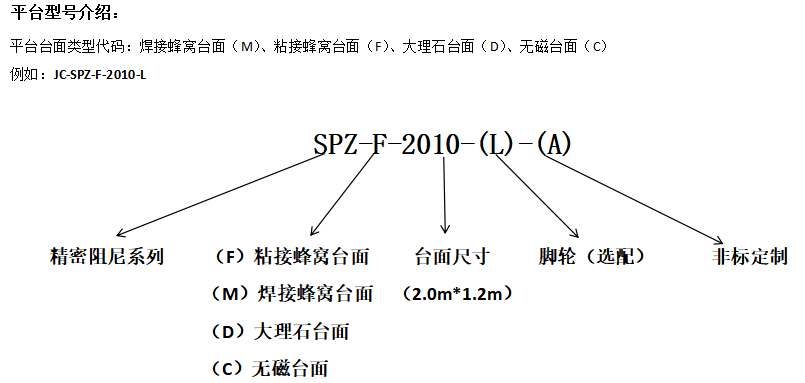

产品型号:(接受客户任意规格定制生产)

产品型号

规格(mm)

支撑

平板厚度

台面厚度

螺孔/间距

SPZ-06-06

600*600*800

4

6

50

M6/25*25

SPZ-075-075

750*750*800

4

6

50

M6/25*25

SPZ-09-06

900*600*800

4

6

80

M6/25*25

SPZ-10-08

1000*800*800

4

6

100

M6/25*25

SPZ-12-08

1200*800*800

4

6

100

M6/25*25

SPZ-15-10

1500*1000*800

4

8

150

M6/25*25

SPZ-16010

1600*1000*800

4

8

150

M6/25*25

SPZ-18-12

1800*1200*800

4

8

200

M6/25*25

SPZ-20-10

2000*1000*800

4

8

200

M6/25*25

SPZ-20-12

2000*1200*800

4

8

200

M6/25*25

SPZ-20-15

2000*1500*800

4

8

200

M6/25*25

SPZ-24-12

2400*1200*800

4

8

200

M6/25*25

SPZ-24-15

2400*1500*800

4

8

200

M6/25*25

SPZ-30-10

3000*1000*800

6

10

200

M6/25*25

SPZ-30-12

3000*1200*800

6

10

200

M6/25*25

SPZ-30-15

3000*1500*800

6

10

250

M6/25*25

SPZ-35-12

3500*1200*800

6

10

250

M6/50*50

SPZ-40-15

4000*1500*800

6

10

300

M6/50*50

SPZ-45-15

4500*1500*800

6

12

300

M6/50*50

SPZ-50-15

5000*1500*800

6

12

300

M6/100*100
