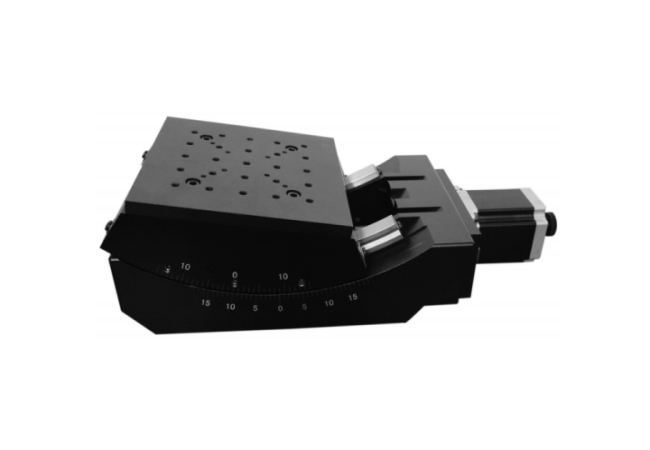

产品特点：
u 采用精密研配的蜗轮蜗杆结构，驱动大，运动舒适，可以任意正向和反向旋转且空回极小
u 独特支撑及消空回结构，可调整使用造成的空回间隙，保证台面极低的偏摆和倾斜，运动平稳
u 角位台成对设计，可叠加可单独使用，两种旋转半径精心设计，叠加后可绕一共点两维正交旋转
u 标配步进电机和RS232接口，自主研发的SC系列运动控制器可对其实现自动化控制
u 具有限位功能，初始零位功能，可换装伺服电机，接受产品的改制和量身定制
技术指标：
产品型号 | JCAT15A | JCAT15C | JCAT30 | JCAT20 |
角度范围（°） | ±15 | ±15 | ±30 | ±20 |
台面大小（mm） | 65×65 | 160×160 | 300×300 | 400×400 |
传动比 | 252:1 | 400:1 | 525:1 | 859:1 |
驱动方式 | 精研蜗轮和蜗杆机构 | |||
支撑方式 | 弧行交叉滚珠导轨 | |||
步进电机（1.8°） | 42步进电机 | 57步进电机 | 86步进电机 | |
主体材料 | 铝合金阳极氧化发黑 | |||
自重 | 1.2kg | 18kg | 32kg | 40kg |
最大承载 | 8kg | 25kg | 35kg | 45kg |
最大速度 | 8°/sec | 5°/sec | 4°/sec | 2°/sec |
重复定位精度 | < 0.01° | < 0.005° | < 0.005° | < 0.005° |
旋转中心精度（mm） | 0.02 | 0.025 | 0.03 | 0.035 |
