精密电控旋转台

如果您需要有关此产品的价格或更多信息,请单击下面的“立即询价”按钮。我们的在线销售经理会给您做详细的方案,您也可以在联系我们页面查看我们的联系信息,或者发送电子邮件至:whzcgz027@163.com 我们将在24小时内与您联系,非常感谢。

产品内容

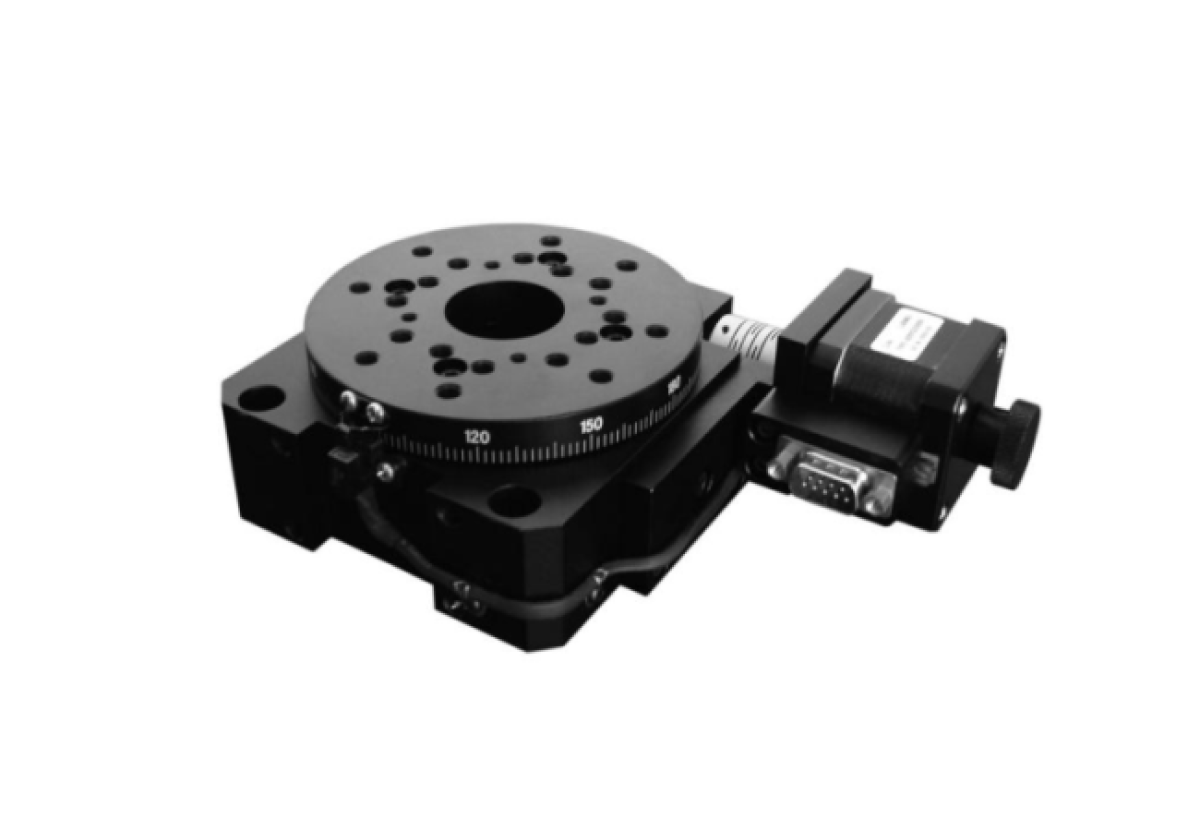

JCET系列精密电控旋转台

产品特点:

采用精密蜗轮蜗杆传动和转轴系设计,调整精度高,空回小,可以任意正向和反向旋转

特殊消空回结构,可调整使用造成的空回间隙

特殊结构设计保证了旋转台面的极低的端跳和偏心,使得旋转运动更加平稳

旋台中心通孔与旋转中心严格同轴度要求,中心孔径严格配合公差限制,方便精密定位运动

步进电机和蜗杆通过进口高品质弹性联轴节连接,传动同步,消偏性能好,排除空回和形位误差

台面中心有通光孔,可平放使用也可立式(90°)使用,可与其他类别电动、手动位移台组成多维电动调整台,核心零件经特殊处理后可应用于真空环境。

标配无零位功能,可增加限位功能,增加零位功能,可换装伺服电机,可加装旋转编码器,免费提供技术支持,接受产品定制或量身订制

技术指标:

型号

JCET60

JCET100

JCET200

JCET200H

JCET300

JCET400

角度范围

360°

台面直径

φ60mm

φ100mm

φ200mm

φ200mm

φ300mm

φ400mm

传动比

90:1

180:1

180:1

90:1

270:1

788:1

驱动方式

蜗轮和蜗杆机构

标配电机

42步进电机(1.8°)

57步进电机(1.8°)

自重

1.2kg

1.7kg

7.8kg

7.8kg

14.5kg

37.5kg

最大中心承载

30kg

50kg

60kg

60kg

70kg

80kg

最大速度

50°/sec

25°/sec

25°/sec

50°/sec

12.5°/sec

6°/sec

重复定位精度

< 0.01°

< 0.005°

< 0.004°

< 0.004°

< 0.0035°

< 0.003°
